華升液晶電視維修CCFL背光檢測工具V5.0智能版
- 品牌：???華聲
- 型號：???HS-BKCE50I
產品名稱：華升液晶電視維修CCFL背光檢測工具V5.0智能版
產品型號：HS-BKCE50I
主要用途：實時智能檢測CCFL/EEFL背光燈管好壞，實現快速區分背光故障部位
研發機構：珠海市華升光電科技有限公司
生產產地：廣東省珠海市
上市時間：2016-1-1
預售搶購：2015年9月10日起，參與條件是擁有華升檢測工具三大系列六種以上。
技術參數：
供電輸入：AC 90--240V （國際通用）
檢測輸出：智能適配
檢測電壓：AC 0--3300V
檢測電流：智能適配輸出點亮燈管實現檢測
極限輸出：AC 3300V / 480MA
檢測報警：蜂鳴器報警，具有點亮報警、空載報警、漏電報警、過流報警等
支持管型：CCFL / EEFL
支持尺寸：5--65寸液晶屏CCFL/EEFL背光燈管
技術特點：實時智能適配調整輸出功率（適配電壓、適配電流）點亮背光燈管實現檢測
技術亮點：同時兼容CCFL和EEFL背光燈管，3秒極速點亮且不燒燈管。
工具配套：
1、華升液晶電視維修CCFL背光檢測工具V5.0智能版：1臺
2、檢測連接線：1套（CCFL檢測線1對，EEFL檢測線1對）
3、使用說明書：1本 （使用技巧參閱華升液晶技術網）
產品價格：
智能版工具單價：780元/臺（含稅價）
會員優惠價：699元/臺（不含稅）
購買條件：目前產品正在量產暫未到貨，僅限接受擁有華升檢測工具用戶限量定購。
售后服務：
質保期限：叁年（正確使用、自然損壞）
保修條件：依照華升售后服務條款
非保條件：不按使用說明書使用損壞、保修標簽損壞、私自拆卸、人為損壞等不屬于保修范圍
售后服務：返廠處理，寄修或送修
請選擇華升授權經銷商購買正品，確保享受優質售后服務。
產品細節：

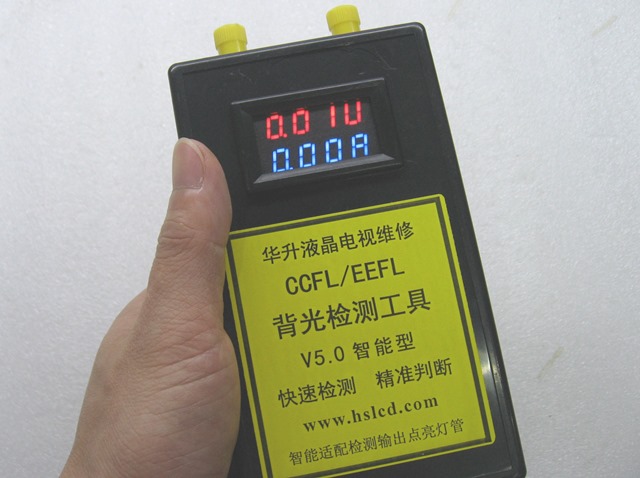

1、真品實拍：
2、供電輸入：AC 90---240V （寬電壓輸入國際通用）
功能開關：0檔---關斷，1檔---檢測CCFL（獨立），2檔---檢測EEFL（并聯）

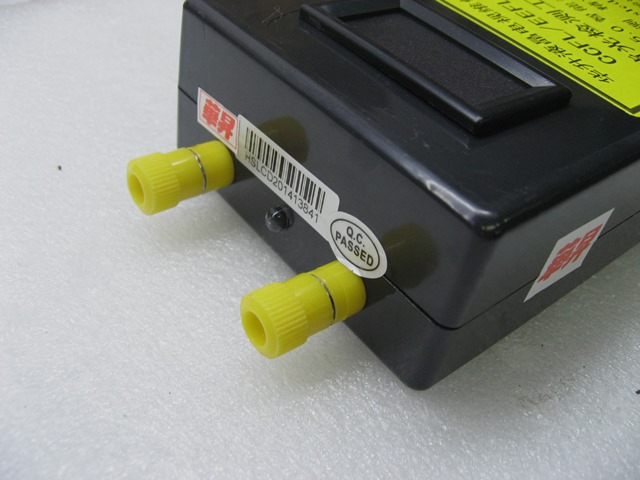

3、檢測輸出 （AC 0---3300V 極速適配點亮燈管）
正品條形碼是質保重要標致

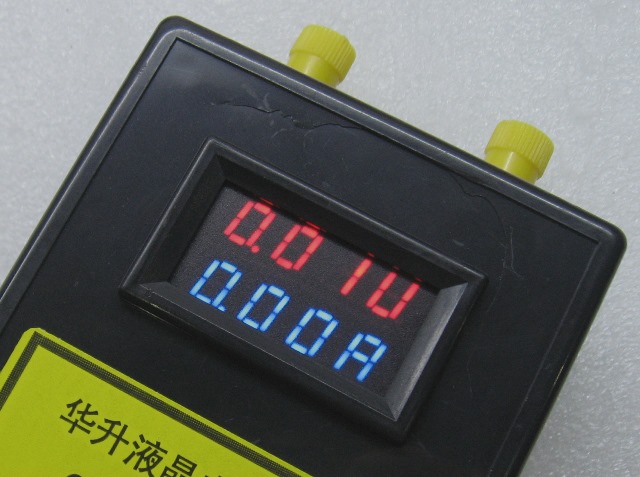

4、定制數顯：（支持電壓AC 0--3500V/480MA）
雙數顯極高電壓智能顯示表頭---可能是史前獨有
當電壓高于9.99V時，自動切換顯示四位電壓；即檢測輸出電壓，如：顯示1500 （V）
當電流高于0.1MA時，自動切換顯示四位電流；即檢測輸出電流，如：顯示3.110 （MA）
5、檢測原理：
適配過程：
檢測工具通電開機置檔，智能模塊將會使得工具適配輸出電流從0MA極速上升到
點亮燈管瞬間后不上升，此時適配輸出電壓AC 隨即上升點亮燈管后下降到燈管
正常工作電壓，適配電流也將會在保持點亮燈管前提下智能調整輸出電流。
開關I檔：極限輸出AC 0--1600V / 0--20MA
開關II檔：極限輸出AC 0--3300V / 0--480MA
當誤選I檔檢測并聯EEFL時，輸出電流至20MA后不再上升，蜂鳴器報警停止輸出；
當誤選II檔檢測單支CCFL時，輸出點亮后適配輸出電流不再上升，確保不燒燈；
異常報警：
當工具檢測輸出正常點亮燈管，形成回路蜂鳴器報警（只叫1聲）
當工具檢測輸出空載時，蜂鳴器報警（快叫3聲），約3秒后停止輸出
當只能點亮一條燈管時，蜂鳴器報警（長叫3秒），另一高壓端停止輸出
當點亮燈管但出現閃爍時，蜂鳴器報警（慢叫5聲），約30秒后停止輸出
當點亮燈管但出現高壓打火，蜂鳴器報警（快叫5聲），約5秒后停止輸出
聰明的您會發現：
華升出品的CCFL背光檢測工具是不需要回路的，不需要拆屏連接回路就可以快速檢測燈管。
對于大尺寸液晶電視背光燈管都是沒有連接回路，如果你的工具需要回路就需要拆屏檢測。
拆屏檢測 風險太高 誤事誤時

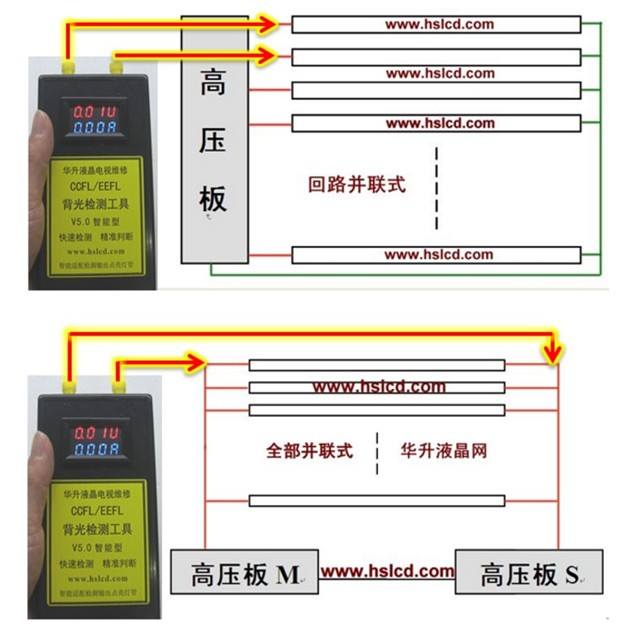

檢測應用：
當只需要檢測1支CCFL燈管時，只需要插入1條高壓檢測線（無需回路）點亮燈管；
當需要檢測2支CCFL燈管之時，只需要插入2條高壓檢測線分別點亮兩支燈管；（無需回路）
當檢測EEFL燈管時，同時插入2條高壓檢測線分別點亮所有并聯EEFL燈管；請置開關2檔。
永遠相信： 不拆屏 零風險
登陸華升液晶技術網學習更多檢測實例：
為何CCFL/EEFL/LED三類背光燈管檢測不易同時支持？
????????????
